Большинство стандартов DSL-модемов трактуют модем DSL как «насос для перекачки битов», основная задача которого заключается в быстрой и надежной передаче данных между трансиверами, установленными на обоих концах линии, по специальной среде, которая включает в себя определенные параметры линии и модели шумов. Параметры линии и модели шумов разработаны специально для того, чтобы отражать определенные условия, с которыми модему придется «столкнуться» на реальной сети доступа. Возможные ухудшения работы, которые определены в стандартах DSL-модемов, приводят к указанию определенного отношения сигнал-шум, расстояния и вероятной скорости передачи данных. Если говорить коротко, DSL-модемы разработаны таким образом, что обеспечивают достижение коэффициента битовых ошибок (BER) не более 107 при определенных в соответствующих стандартах условиях тестирования.

Сеть доступа представляет собой среду с внешними воздействиями, и большинство стандартов физического уровня для DSL-модемов включают все или некоторые из приведенных ниже основных требований, призванных обеспечить надежную передачу данных и взаимодействие между оборудованием различных производителей.

• Тестирование абонентских линий — определение состава и топологии (для обеспечения достаточной глубины внедрения технологии).

• Перекрестные помехи и запас по помехоустойчивости в установившемся режиме (допустимость взаимодействия с другими линиями DSL в одном многопарном кабеле).

• Скорости передачи данных (линейная и только полезная нагрузка).

• Запас по устойчивости к импульсным помехам и шумам из-за переходных процессов (допустимость шумовых выбросов, например, при подаче вызывного звонка).

• Ограничения спектральной плотности мощности передатчика (для обеспечения спектральной совместимости и минимизации нежелательных излучений в радиочастотной области спектра).

• Потери на отражение (для обеспечения хорошего согласования линии и передачи мощности сигнала).

• Симметрия линейного интерфейса (для предотвращения проблем, связанных с электромагнитной совместимостью).

• Цикловая синхронизация и скремблирование данных (для предотвращения цикло-стационарного эффекта, например, линейчатого спектра).

• Время ожидания (для минимизации задержки, например, при передаче голосового трафика).

• Дрожание и смещение (для минимизации потери данных).

• Протоколы запуска (подтверждение установления связи).

• Временные ограничения горячего/холодного запуска (время, необходимое для синхронизации и достижения состояния надежной передачи — для минимизации времени неготовности линии).

• Линейное кодирование (для достижения эффективного соотношение бит/с к Гц).

• Режим одновременной двусторонней передачи (т.е. синхронизация, частота, эхоподавление).

•Упреждающая коррекция ошибок (для автоматической коррекции ошибок передачи на физическом уровне, без повышения нагрузки, связанной с повторной передачей данных, на протоколы более высокого уровня).

• Вложенные операции и обслуживание (для передачи информации, связанной с обслуживанием, например, качества обслуживания).

ISDN-BA (DSL)

Сокращение DSL (Digital Subscriber Line — Цифровая абонентская линия) изначально использовалось по отношению к ISDN-BA (доступ базового уровня цифровой сети связи с интеграцией услуг).

4-уровневый линейный код PAM (амплитудно-импульсная модуляция, прямая, немодулированная передача), известный как 2B1Q, был разработан компанией BT Laboratories. ETSI (Европейский институт телекоммуникационных стандартов) адоптировал этот код для Европы и также в качестве альтернативы разработал линейный код 4B3T (MMS43), в основном используемый в Германии.

В большинстве своем модемы ISDN-BA используют технологию компенсации эхо-сигналов, которая позволяет организовать полностью дуплексную передачу на скорости 160 Кбит/с по одной ненагруженной паре телефонных проводов. Трансиверы ISDN-BA, в которых используется технология эхоподавления, позволяют использовать полосу частот приблизительно от 10 кГц до 100 кГц, а пик спектральной плотности мощности систем DSL, базирующихся на 2B1Q, находится в районе 40 кГц с первым спектральным нулем на частоте 80 кГц.

Системы ISDN-BA выгодно отличаются тем, что могут использоваться на длинных телефонных линиях, и большая часть абонентских линий допускает использование данных систем. Данная технология уже используется в течение значительного времени, и за последние годы было достигнуто значительное улучшение рабочих характеристик трансиверов.

Международные стандарты ISDN-BA в большей степени определяют аспекты передачи для физического уровня для интерфейса ISDN «U» или только проводного интерфейса. В Европе это относится с сетевым окончаниям, владельцем которых является компания Telco, и обслуживанию, предоставляемому по шине S/T, которая является стандартом UNI (сетевого интерфейса пользователя).

Передача данных по линии DSL обычно осуществляется по двум каналам «В» (каналам передачи информации) со скоростью 64 Кбит/с по каждому, плюс по каналу «D» (служебному каналу), по которому со скоростью 16 Кбит/с передаются сигналы управления и служебная информация, иногда он может использоваться для пакетной передачи данных. Это обеспечивает пользователю возможность доступа со скоростью 128 Кбит/с (плюс передача служебной информации — итого 144 Кбит/с). Дополнительный служебный канал в 16 Кбит/с предоставляется для EOC (встроенного эксплуатационного канала), который предназначен для обмена информацией (например, статистики работы линии передачи данных) между LT (линейным окончанием) и NT (сетевым окончанием). Обычно встроенный эксплуатационный канал недоступен конечному пользователю.

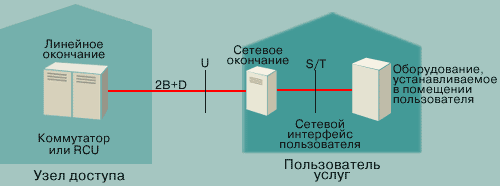

Рисунок 1. Концепция ISDN-BA базового уровня (DSL).

По всему миру было установлено несколько миллионов линий ISDN-BA. Потребность в линиях ISDN значительно увеличилась, так как значительно выросла потребность в высокоскоростном доступе в сеть Интернет.

HDSL

Стандарт HDSL (высокоскоростная цифровая абонентская линия) берет свое начало от стандарта ISDN-BA. Оригинальная концепция HDSL была разработана в Северной Америке, разработчики DSL пытались повысить тактовую частоту ISDN, чтобы увидеть, насколько далеко и насколько быстро могут работать системы высокоскоростной передачи данных. Следует также учитывать, что одновременно также очень быстро развивалась технология DSP (технология цифровой обработки сигнала). Исследовательская работа привела к удивительному открытию. Оказывается, даже простая 4-уровневая модуляция PAM (амплитудно-импульсная модуляция) позволяет работать на скоростях до 800 Кбит/с при вполне приемлемой длине линии (в США данная зона называется Carrier Serving Area — зона обслуживания оператора). Была снова использована технология компенсации эхо-сигналов, которая позволила организовать двустороннюю передачу данных со скоростью 784 Кбит/с по одной паре проводов, отвечая при этом всем требованиям по расстоянию передачи и запасу по помехоустойчивости, которые должны быть выполнены для предоставления необходимого качества обслуживания.

HDSL представляет собой систему двухсторонней симметричной передачи данных (смотрите рисунок 2), которая позволяет передавать данные со скоростью 1,544 Мбит/с или 2,048 Мбит/с по нескольким парам проводов сети доступа. Рекомендованы два линейных кода: амплитудно-импульсная модуляция 2B1Q и амплитудно-фазовая модуляция без несущей (CAP). Модуляция CAP используется для передачи со скоростью 2,048 Мбит/с, в то время как для модуляции 2B1Q определены два различных цикла.

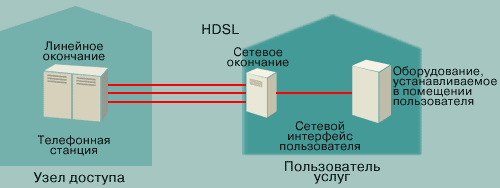

Рисунок 2. Концепция высокоскоростной цифровой абонентской линии (HDSL).

Стандарт 2B1Q для 2,048 Мбит/с обеспечивает как двустороннюю передачу по одной паре проводов, так и параллельную передачу по двум или трем парам проводов. Это позволяет распределить данные по нескольким парам и снизить скорость передачи символов для увеличения предельной длины линии, по которой может осуществляться передача. Стандарт CAP позволяет передавать данные только по одной или двум парам проводов, а стандарт 2B1Q для скорости 1,544 Мбит/с предназначен только для двух линий.

ADSL

Технология ADSL (асимметричная цифровая абонентская линия) также была разработана в Северной Америке в середине 1990-х годов. Она была разработана для предоставления таких услуг, которые требуют асимметричной передачи данных, например, видео по запросу, когда требуется передавать большой поток данных в сторону пользователя, а в сторону сети от пользователя передается гораздо меньший объем данных.

Требовалось очень высокое качество передачи (коэффициент битовых ошибок BER не менее 1 х 10—9), потому что была нужна технология передачи потоков видеоданных с кодировкой MPEG, характеризующейся очень высокой кодировкой и низкой избыточностью, когда даже единичные ошибки оказывают значительное влияние на качество изображения. Это потребовало использования технологий чередования данных и FEC (упреждающая коррекция ошибок), которые никогда не рассматривались по отношению к ISDN-BA или HDSL. Ценой за это послужило увеличение времени ожидания. Именно поэтому ранние системы ADSL имели задержку в 20 мсек по сравнению с ISDN-BA или HDSL, которые не превышали предел в 1,25 мсек.

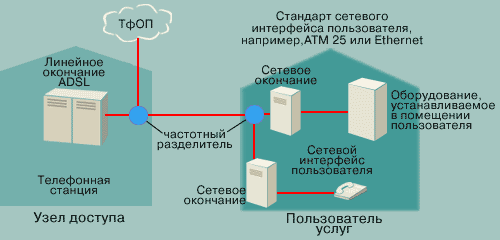

Рисунок 3. Концепция асимметричной цифровой абонентской линии (ADSL).

Кроме того, что технология ADSL обеспечивает крайне асимметричную передачу данных, она также отличается от ISDN-BA/HDSL тем, что позволяет использовать ту же самую пару проводов для традиционной телефонной связи. Для этого используются специальные устройства разделения сигналов (сплиттеры) (смотрите рисунок 3).

ADSL использует технологию FDD (частотное разделение для обеспечения дуплексной связи), которая позволяет выделить одну полосу частот для восходящего потока данных (направление от пользователя в сторону станции), а другую полосу частот — для нисходящего потока данных (от станции в сторону пользователя). Это позволяет расширить используемую полосу частот приблизительно до 1 МГц. В некоторых вариантах ADSL используется технология подавления эхо-сигналов, что позволяет еще лучше использовать доступный спектр частот, перекрывая часть диапазона, занятого нисходящим потоком данных, передачей данных в восходящем направлении. На рисунке 7 показан пример использования технологии FDD для разделения восходящего и нисходящего потоков данных и сплиттера.

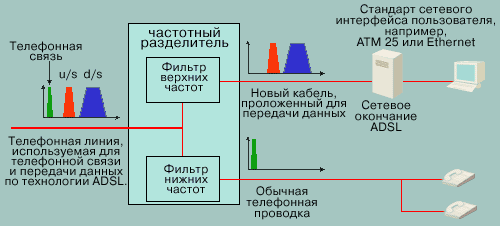

Рисунок 4. Пример ADSL с частотным уплотнением и сплиттером.

Примечание: Фильтр верхних частот может находиться на входе блока сетевого окончания ADSL.

- Согласование импедансов.

- Минимизация потерь.

- Разделение спектров телефонной связи и ADSL.

- Сохранения качества телефонной связи.

- Обеспечение стабильного канала передачи данных для ADSL.

Скорости нисходящего и восходящего потоков данных изменяются и зависят от длины абонентской телефонной линии и уровня шумов. В основном на ADSL оказывают влияние помехи на дальнем конце линии (FEXT), в то время как ISDN-BA и HDSL обычно имеют ограничения из-за помех на ближнем конце линии (NEXT). Именно то, что основные ограничения касаются помех на дальнем конце линии, позволяет достигнуть скорости передачи для нисходящего потока данных в 2 Мбит/с по большинству абонентских телефонных линий. Полоса частот, используемая для восходящего потока данных, по технологии значительно уже, поэтому обычно скорость передачи восходящего потока данных достигает нескольких сотен Кбит/с.

Трансивер ADSL может выступать не только средством битовой передачи, но и средством передачи ячеек АТМ, т.е. иметь мультисервисные возможности.

VDSL

Технология VDSL (сверхвысокоскоростная цифровая абонентская линия) является результатом естественной эволюции технологии ADSL в сторону увеличения скорости передачи данных и использования еще более широкой полосы частот. Данная технология может быть успешно внедрена путем сокращения эффективной длины абонентской линии за счет расширения сети волоконно-оптических линий и их внедрения в существующую сеть доступа. Такая архитектура известна как F T TC (Fibre to the Cabinet, т.е. волоконно-оптический кабель до монтажного шкафа) и показана на рисунке 8, а концепция VDSL показана на рисунке 5.

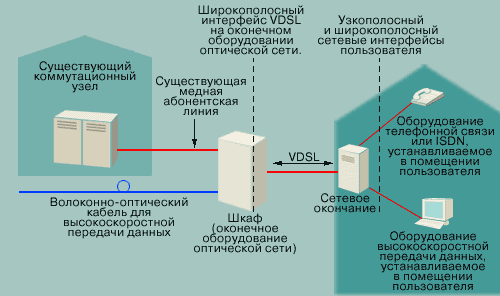

Рисунок 5. концепция VDSL.

SDSL

Симметричная или двухпроводная линия DSL (SDSL) является симметричной и базируется на более ранней технологии HDSL, но имеет целый ряд усовершенствований, которые позволяют более гибко организовать передачу данных по одной паре проводов. Технология SDSL может найти применение как в сфере бизнеса, так и в частном секторе, что создает ей очень высокую потенциальную ценность.

Стоит заметить, что некоторые современные производители узкополосного коммутационного оборудования рассматривают данную технологию как один из способов продления существования оборудования данного типа. Технология SDSL может использоваться в виде встроенных линейных карт, способных передавать 2 канала В коммутируемого трафика через коммутационную сеть. Любые другие возможности высокоскоростного доступа выводятся из коммутируемой сети в некоммутируемую сеть высокоскоростной передачи данных IP или ATM. Кроме того, технология SDSL совместима с архитектурой мультиплексора доступа цифровой абонентской линии (DSLAM) и может использоваться в качестве дополнения к таким технологиям доступа как HDSL, ADSL и VDSL.
